橫管式連續蒸煮反應器
第一節、簡介
橫管蒸煮反應器是一種典型成熟的蒸煮設備，尤其適用于重量輕、松散、流動性差、容易搭橋、濾水性差而又容易成漿的蔗渣、稻草、蘆葦、楊木、竹子等原料。
橫管蒸煮反應器的優點：根據原料，制漿方法及產品質量的不同，與間歇式蒸煮設備相比，它的優點有：
A、連續蒸煮設備的投資及操作費用低；
B、蒸汽、電力消耗均衡，沒有高峰負荷，單位鍋容產漿量高；
C、相對占地面積小，每噸成漿耗汽也較低，蒸煮過程連續化，易于實現生產自動化控制；
D、不存在大量放汽問題，減少污染，成漿質量均一；
E、由于連續生產，生產人員少，勞動強度低。
但它也有如下缺點：
F、 生產能力較低的蒸煮設備耗汽量高于間歇式；
G、生產的靈活性不及間歇式；
H、設備加工精度要求高。
連續蒸煮器是造紙行業發展趨勢，其優點較明顯。尤其在采用無堿制漿領域，比較直觀易于操作管理。
（2）蒸球：
1、蒸球是一種古老的蒸煮設備，是一種回轉式間歇式蒸煮設備。
優點：結構簡單，回轉工作可使?jié){料和料液混合較為均勻，漿質較為均勻。較為節省鋼材，減少熱損耗，設備體積較小，投資少，上馬容易。蒸球若采用直接加熱，蒸汽不足時，可延長蒸煮時間或增加液比，其技術容易掌握，問題少。但現在因為環保問題已經不允許使用，除非規模很大，并且有堿回收的企業。
缺點：由于球體轉動，容積不能太大，占地面積大，直接通汽時，球體蒸煮液的液比發生變化大。蒸煮時采用液比較低，藥液濃度低，蒸煮時間長，產生黑液量大。
由于蒸球操作不夠靈活所以只能用于堿法制漿的生產，無堿制漿工藝不適用。
第二節、連續蒸煮器的構造：

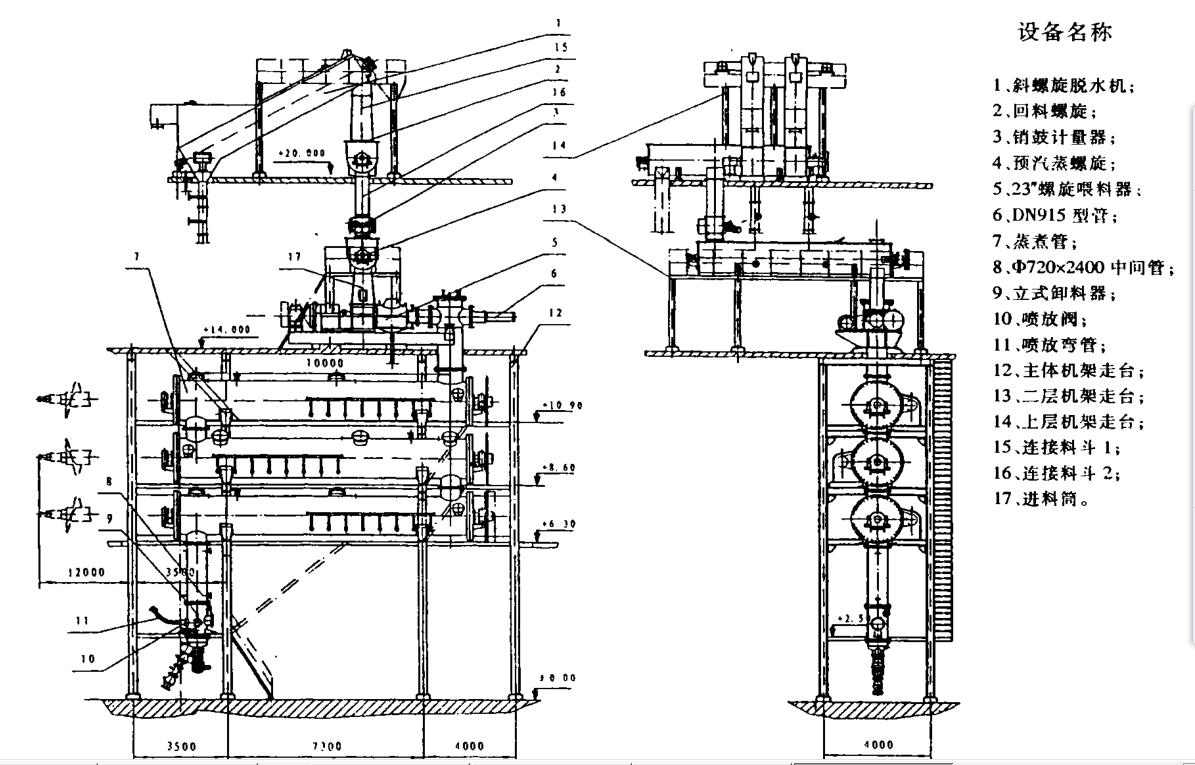

連續蒸煮器是由支架，軸承體，減速器，傳動齒輪，推送螺旋軸，圓筒形蒸煮管，進、出料連接口，保溫層等組成。根據制漿原料及種類要求有全封閉式和半封閉式結構。
因為無堿制漿工藝不需要過高的溫度要求，所以采用半封閉式結構。操作方便靈活易于觀察。
